特點與用途/Features & Applications
結構特點：環形中空型結構
輪輻式或截面膜盒式結構，結構緊湊，小巧
中心通孔或螺紋，可以直接連接絲桿或者受力桿，抗偏載能力強，精度高；適合于安裝空間有限的設備上的力值檢測、控制
動態響應頻率小于300HZ

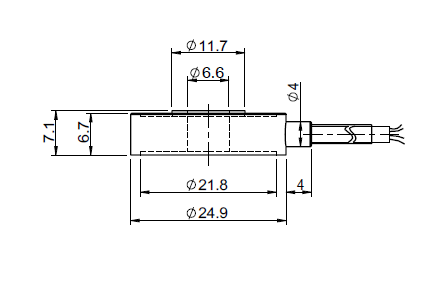

尺寸圖
技術參數
| 參數 |
Specifications |
技術指標/Technique |
| 額定容量 |
Capacity |
50,100,200,500,1000N |
| 輸出靈敏度 |
Rated output |
1.5±20%mV/V |
| 零點輸出 |
Zero balance |
± 0.05mV/V |
| 非線性 |
Non-linearity |
≤0.50%F.S. |
| 滯后 |
Hysteresis |
≤0.20%F.S. |
| 重復性 |
Repeatability |
≤0.20%F.S. |
| 溫度靈敏度漂移 |
Temp.effect on output |
0.05%F.S./10℃ |
| 零點溫度漂移 |
Temp.effect on zero |
0.05%F.S./10℃ |
| 輸入電阻 |
Input impedance |
700±20Ω |
| 輸出電阻 |
Output impedance |
700±10Ω |
| 絕緣電阻 |
Insulation |
≥5000MΩ/100VDC |
| 激勵電壓 |
Recommended excitation |
5~12V |
| 最大激勵電壓 |
Maximum excitation |
15V |
| 溫度補償范圍 |
Compensated temp range |
-10~60℃ |
| 工作溫度范圍 |
Operation temp range |
-20~80℃ |
| 安全超載 |
Safe overload |
150%F.S. |
| 極限超載 |
Ultimate overload |
200%F.S. |
| 電纜線尺寸 |
Cable size |
Φ3×3000mm |
| TEDS可選 |
